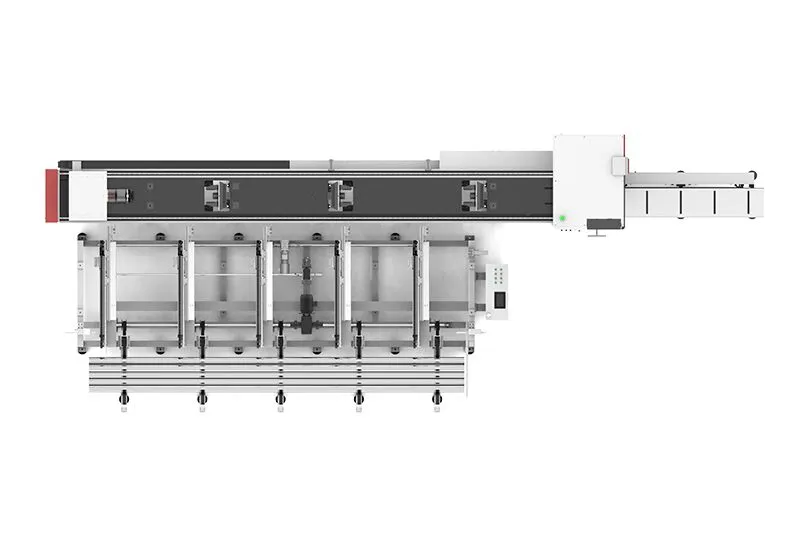

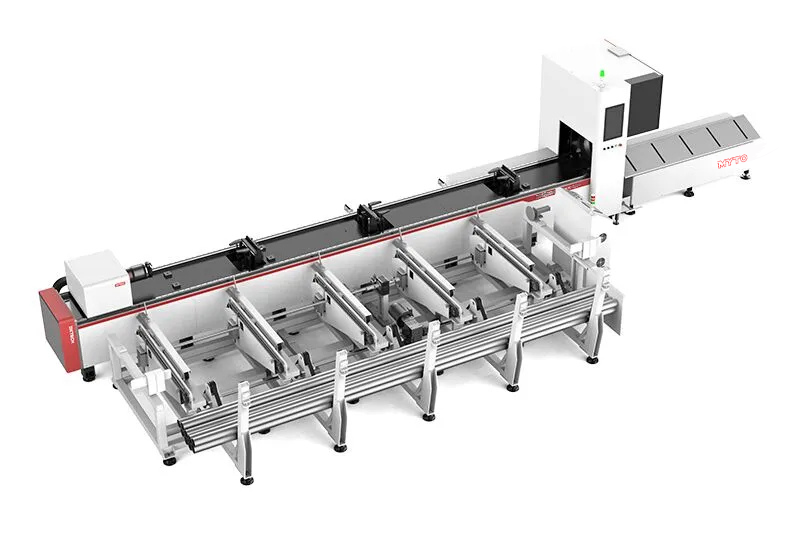

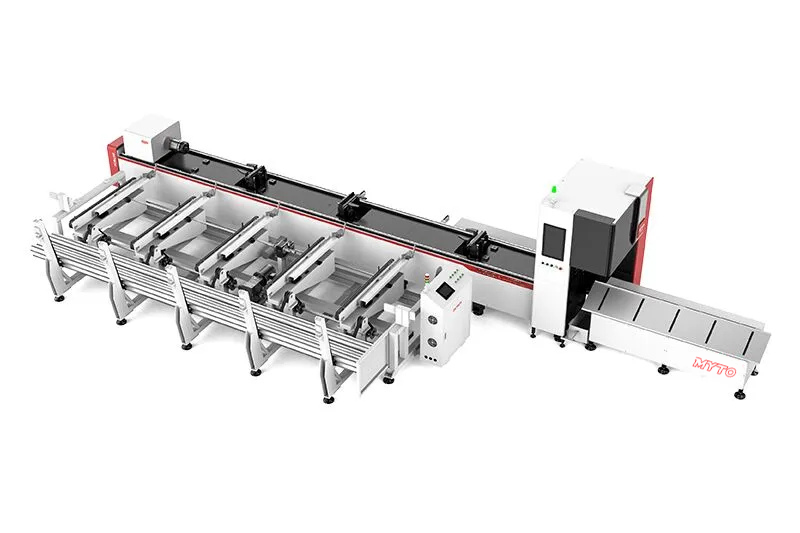

Tagliatubi professionale a doppio mandrino con alimentazione automatica
Specificamente progettato per il taglio di grandi volumi di tubi e condutture, fornisce un’efficienza di gran lunga maggiore rispetto ai normali sistemi laser durante il taglio di tubi e tubi metallici.
Il tubo e il tubo rettangolare possono completare l’alimentazione completamente automatica senza intervento umano. I tubi deformati possono ottenere un’alimentazione semiautomatica artificiale. La rapida risposta in curva migliora notevolmente l’efficienza di taglio. I pezzi possono essere scaricati automaticamente in diverse aree dopo il taglio
Ottieni dettagli macchina >VANTAGGI DELLA TAGLIATRICE LASER A FIBRA DI TUBO METALLICO
- Struttura meccanica resistente
Adottando un letto di saldatura in acciaio al carbonio di alta qualità , è più stabile e durevole. La macchina utensile ad alta resistenza adotta un trattamento di ricottura antistress a 600 °C, che presenta una forte rigidità strutturale, piccole deformazioni e basse vibrazioni per garantire la precisione di taglio. - Mandrino autocentrante pneumatico
Presenta i vantaggi di un’elevata precisione di serraggio, velocità elevata, cinematismo autocentrante e forte capacità di carico del tubo di 120 kg. - Auto-alimentazione e caricamento automatico
Taglio veloce e di alta qualità , migliore qualità e affidabilità , maggiore precisione su tutti i lati, miglior servizio post-vendita. - Messa a fuoco automatica
Senza interferenze umane, la velocità di messa a fuoco può raggiungere i 10 m/min e la ripetibilità è di circa 50 micron.

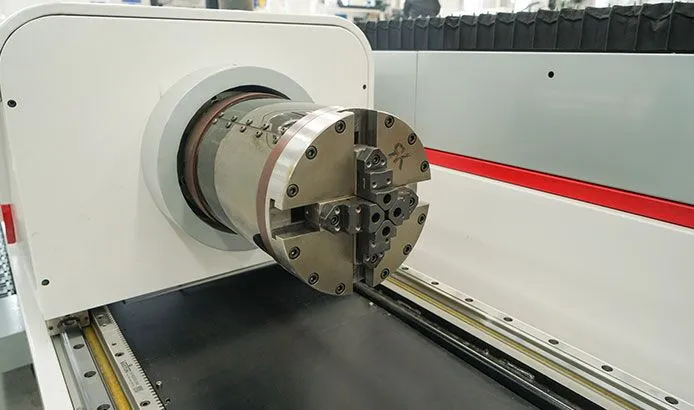

Doppio mandrino pneumatico completamente automatico
1) L’apertura del mandrino con un clic e il centraggio automatico ridurranno i tempi di attesa per il carico e lo scarico.
2) Morsetto aperto pneumatico: con una forza di serraggio ampia e costante, il tubo pesante non è allentato o scivolato, il che garantisce la precisione di taglio.
3) Lo speciale telaio di supporto può evitare la deformazione cedevole del tubo, migliorare la precisione di taglio e prolungare la durata del mandrino.

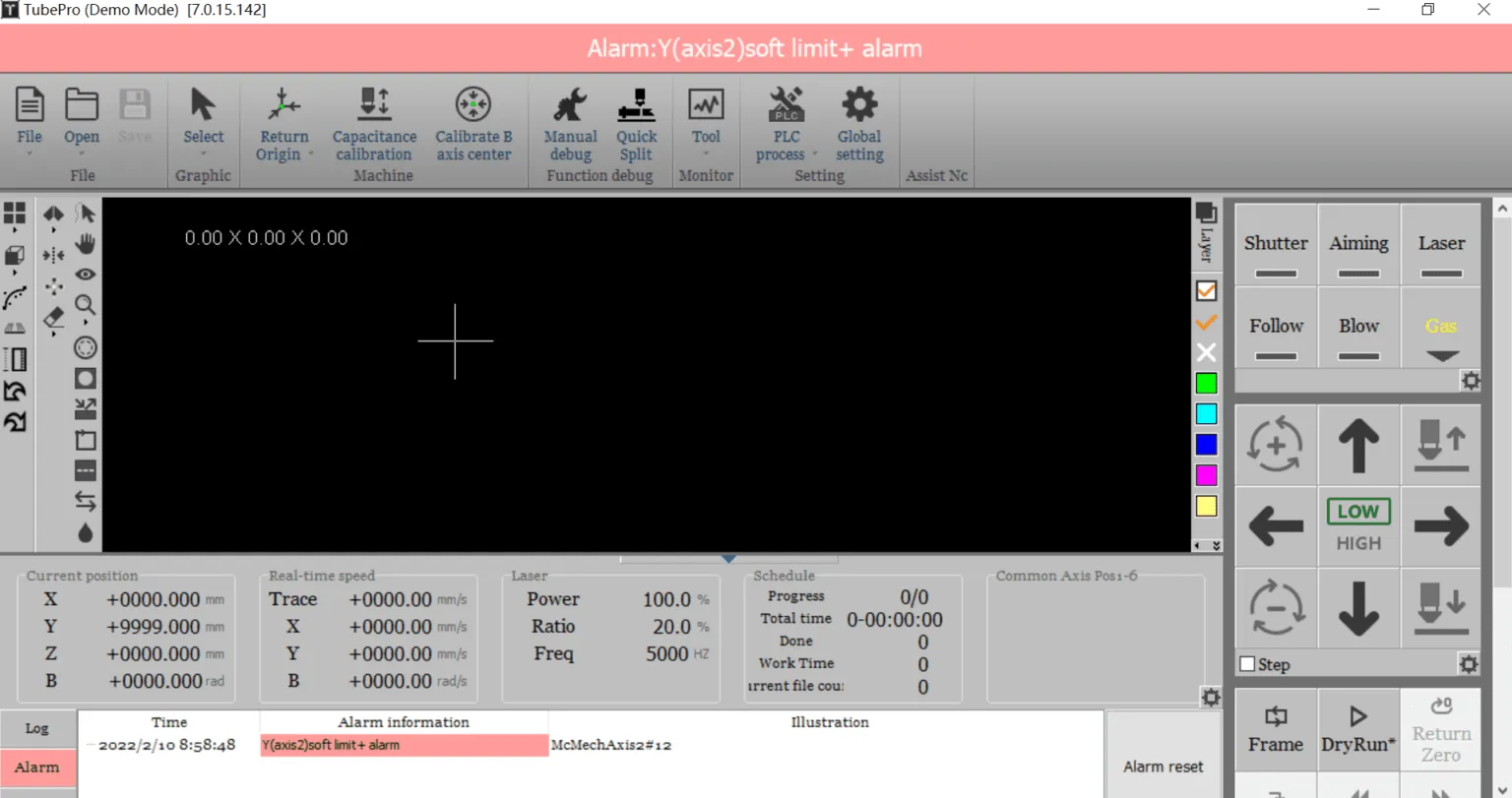

Software per il taglio dei tubi TubePro
Sistema di taglio del tubo:
È un sistema di taglio tubi professionale, in grado di realizzare il centraggio automatico e la compensazione eccentrica dei tubi metallici per garantire la precisione di taglio.
Taglio del bordo comune:
Può ridurre il materiale residuo e comprimere il costo di produzione.
Processo di taglio dell’angolo:
Gli angoli non sono bruciati e la qualità della sezione è buona.

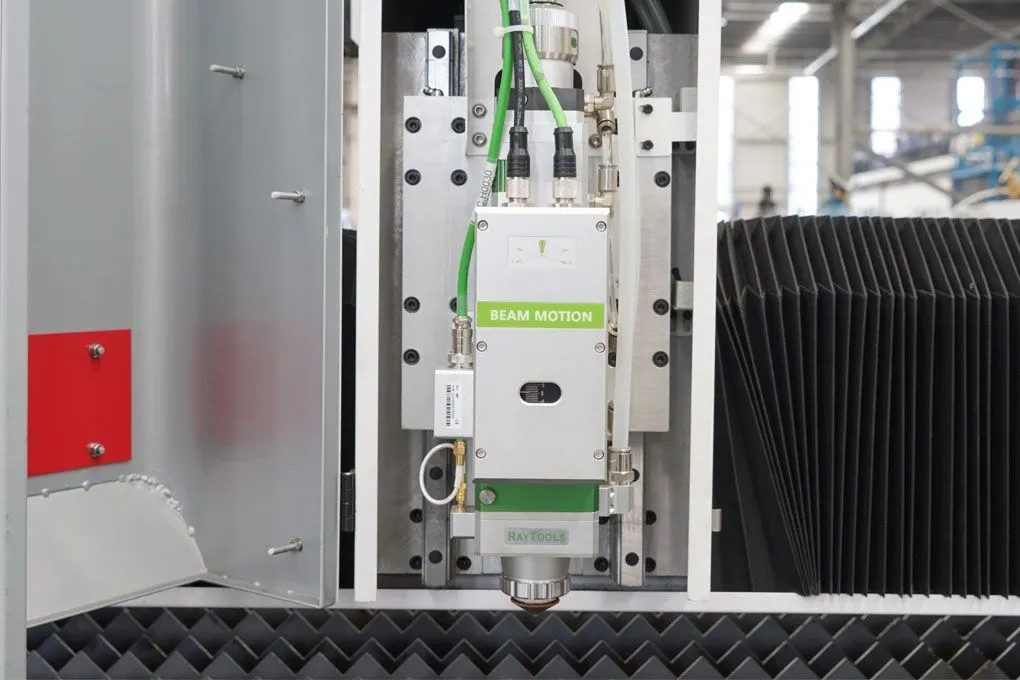

Testa laser di messa a fuoco intelligente
Raffreddamento:
Sia la lente di collimazione che il gruppo di lenti di messa a fuoco sono accessori di raffreddamento. Inoltre, viene aggiunto l’ugello del flusso d’aria di raffreddamento, che protegge efficacemente l’ugello e la ceramica e prolunga il tempo di lavoro.
Apertura di inseguimento:
Grazie all’apertura di 35 mm, l’interferenza della luce diffusa viene efficacemente ridotta.
Messa a fuoco automatica:
Senza interferenze umane, la velocità di messa a fuoco può raggiungere i 10 m/min e la ripetibilità è di circa 50 micron.
| Modello | TK6220/TK9220 | TK6240/TK9240 | TK6300/TK9300 | TK6360/TK9360 |
|---|---|---|---|---|
| Lunghezza massima del tubo | 6.5/9.2m | 6.5/9.2m | 6.5/9.2m | 6.5/9.2m |
| Forma del tubo | Rotondo/quadrato/ rettangolare |
Rotondo/quadrato/ rettangolare |
Rotondo/quadrato/ rettangolare |
Rotondo/quadrato/ rettangolare |
| Peso massimo del tubo | 300kg 16kg/m | 350kg 55kg/m | 600kg 30kg/m | 1000kg 83kg/m |
| Precisione di posizionamento | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| Precisione di riposizionamento | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
| Mandrino | Due mandrini pneumatici |
Due mandrini pneumatici |
Due mandrini pneumatici |
Due mandrini pneumatici |
| Velocità massima di rotazione del mandrino |
130r/min | 130r/min | 130r/min | 130r/min |
| Potenza laser | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW |
| Laser | Opzioni multiple | Opzioni multiple | Opzioni multiple | Opzioni multiple |
| Campo di serraggio | Φ20–Φ220mm 20–150mm |
Φ20–Φ240mm 20–170mm |
Φ10–Φ300mm 20–210mm |
Φ20–Φ360mm 20–250mm |

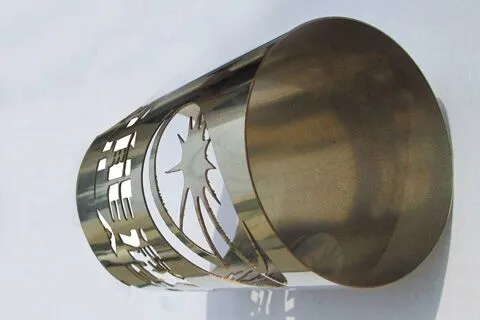

Applicazione
La macchina per il taglio laser di tubi metallici è dedicata al taglio di vari tubi e tubi metallici in forme rotonde, quadrate, rettangolari ed ellittiche. Inoltre, può anche tagliare barre d’acciaio a forma di L, H e U e ritagliare modelli complessi da questi tubi. La macchina per il taglio laser di tubi metallici è ampiamente utilizzata nella decorazione, nell’arredamento, nelle parti automobilistiche, nell’edilizia, nelle opere d’arte e in altri settori.
